QNAP QHora 301W刷OpenWrt指南

发表于由
回复

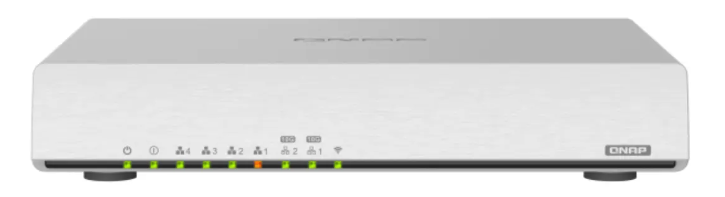

威联通QHora-301W 是2021年推出的一款无线路由器，搭载了高通IPQ8072A四核 Cortex-A53 2.2GHz处理器，1GB RAM，4GB eMMC，机身配置了2个万兆网口(支持1G/2.5/10G自适应)、4个千兆网口，可灵活配置多WAN口并整合多个外网接入。支持满血WiFi 6(802.11ax)协议，内置8根5dBi高增益天线，双频并发可达3600M。机身还配置有2个USB3.2 Gen1接口，1个WPS按钮。

该款路由器性能强大，但官方固件功能较少，可玩性不强。@lean @asushugo为301W路由器开发了OpenWrt固件，大大拓展了该款路由器的功能！

最近入手了一台QHora-301W，下面结合自己的刷机经历介绍刷写OpenWrt固件的过程。教程仅限lean的qsdk闭源固件，其他固件请参考网络上的其他教程。

无损刷机

1、开启SSH服务

路由器通电，打开电源开关，等待一段时间，听到“嘟”一声后，表示系统启动完成。长按路由器WPS 键，直到听到两次“嘟”声后松开（大约 12 秒），顺利打开SSH功能。

2、连接路由器后台

默认开启SSH的端口号为22200，用户名是admin，密码是路由器网页登录密码（默认密码在路由器后面的贴纸上）。

在Windows或MAC OS下，输入以下命令：

ssh [email protected] -p 22200

然后输入登录密码，进入路由器的shell环境。也可以使用putty或MobaXterm进行连接，简化操作过程。

3、切换第二分区启动

QHora-301W有两个启动分区，默认保存了两个官方固件，我们把OpenWrt固件刷入第一启动分区，以后也可以用命令切换回第二分区的官方固件。

输入以下命令，将启动分区切换为第二分区。

sudo fw_setenv current_entry 1

提示输入密码，输入前面登录ssh的密码。

输入以下命令重启系统：

sudo reboot

4、检查路由器当前启动分区

按前面1、2的步骤重新打开ssh，输入以下命令检查启动分区：

sudo fw_printenv -n current_entry

如果输出1，OK。如果不是，重复步骤3。

5、刷写固件

使用MobaXterm或Winscp将kernel.bin和rootfs.bin两个文件上传到路由器后台的/tmp目录（文章末尾有下载地址）。

依次执行以下命令，完成刷机

sudo dd if=/tmp/kernel.bin of=/dev/mmcblk0p1
sudo dd if=/tmp/rootfs.bin of=/dev/mmcblk0p4
sudo fw_setenv current_entry 0
sudo fw_setenv boot_0 good
sudo reboot

6、刷入10G PHY的firmware

OpenWrt系统的默认登录地址：192.168.1.1，账号密码：root/password。系统刷完后，万兆网卡还不能启动，还需要刷入网卡的firmware。

  1. 使用MobaXterm将AQR_ethphyfw_5.6.7.mbn文件上传到路由器的/tmp目录。
  2. 使用MobaXterm进入路由器后台，执行以下命令，抹除原ethfw分区mtd10的数据：
    mtd erase /dev/mtd10
  3. 执行以下命令，刷入fw文件：
    mtd -n write /tmp/AQR_ethphyfw_5.6.7.mbn /dev/mtd10
  4. 运行命令：fw_setenv bootcmd “aq_load_fw 0; aq_load_fw 8; bootipq”，修改环境变量。
  5. 运行以下命令看下是否有这条记录”bootcmd=aq_load_fw 0; aq_load_fw 8; bootipq”
    fw_printenv
  6. 运行命令：reboot，重启完成刷机。

TTL刷机

如果按照免拆方法成功完成刷机，就无须TTL刷机。如果你像我一样，输错了命令，造成刷机后路由器不断重启，无法进入系统，那就只能用TTL刷机来拯救了。

1、拆解路由器

四个胶垫下面各有一颗螺丝，中间有一颗螺丝，右上的标签贴纸下面有一颗黑色的小螺丝（如下图所示），一共6颗螺丝。

拧下全部螺丝后，用塑料拆机工具，从两侧的缝隙撬开卡扣，就能取下外壳。

2、连接TTL

背板上有TTL插针，中间 3 根从左到右的顺序分别是TX-GND-RX，参数设置115200, 8N1, 3.3 V。

将电脑IP地址设置为192.168.10.1/24，打开tftpd软件，将服务器地址选择为刚才设置的IP地址，将openwrt-ipq807x-generic-qnap_301w-initramfs-fit-uImage.itb文件放入tftpd所在的目录，关闭系统的防火墙和杀毒软件。

连接好TTL线，将TTL连接板插上电脑，启动teraterm软件，设置好串口参数，打开路由器，在teraterm显示窗口出现字符后一直按空格键，中断启动，进入uboot界面。如果连接后无字符显示，请调换一下插针位置。

依次输入以下命令：

setenv serverip 192.168.10.1
setenv ipaddr 192.168.10.10
saveenv

然后执行下面命令:

tftpboot openwrt-ipq807x-generic-qnap_301w-initramfs-fit-uImage.itb

等到完成后，再执行以下命令重新启动系统：

bootm

3、刷写固件

完成第二步后，系统刷入了一个恢复固件，默认访问地址：192.168.1.1，默认账号：root/password，SSH默认开启。

刷机步骤与免拆刷机部分的4-6步相同，这里不再赘述。以下是固件的截图。

切换原厂固件

SSH连接路由器，输入以下命令切换：

1、启动OpenWrt

fw_setenv current_entry 0

2、切回原厂固件

fw_setenv current_entry 1

然后重启完成切换。

最后，要感谢LEAN提供了OpenWrt固件，得以发挥301W的最大性能，让我们有了更多的玩法。

参考文章：

  1. QNAP 301W免拆刷机方法
  2. 威联通301W刷Openwrt教程
  3. ​​QNAP 301W拆机​

固件来源：悟空的日常

固件下载地址：

链接：https://cloud.189.cn/web/share?code=naiEJj6NBZb2，访问码：xoo4
